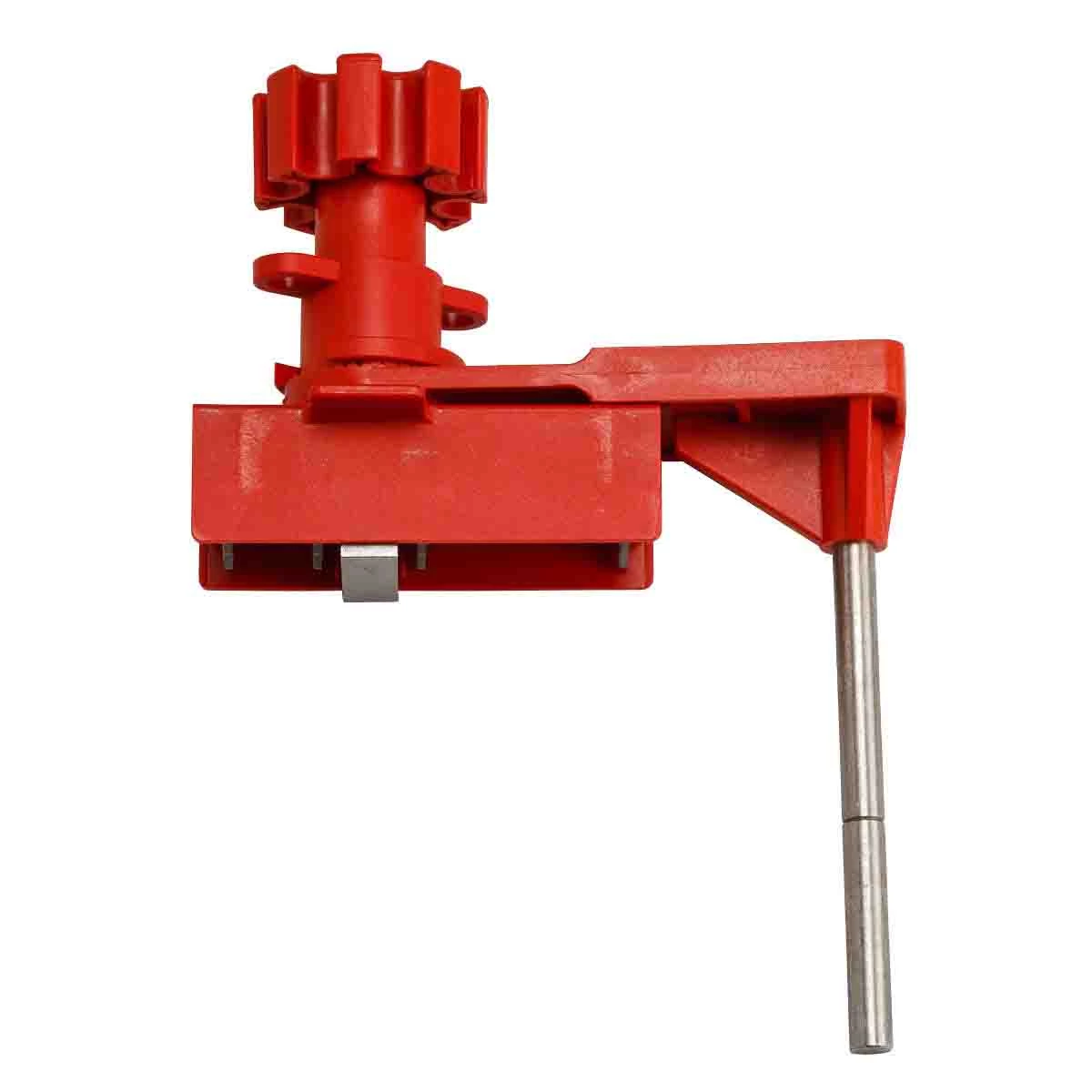

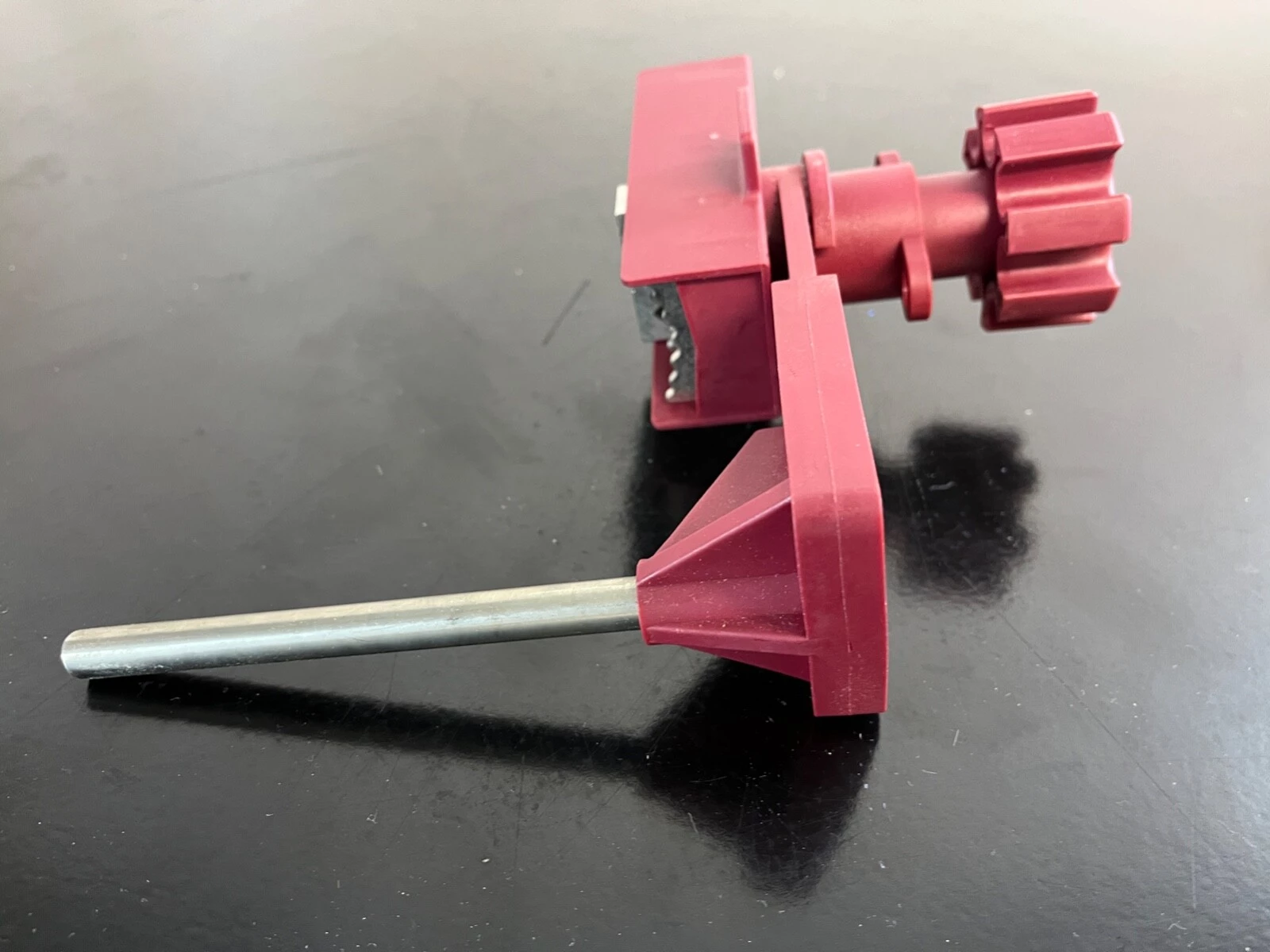

Kisméretű univerzális szelepzár és zárókar, 065400

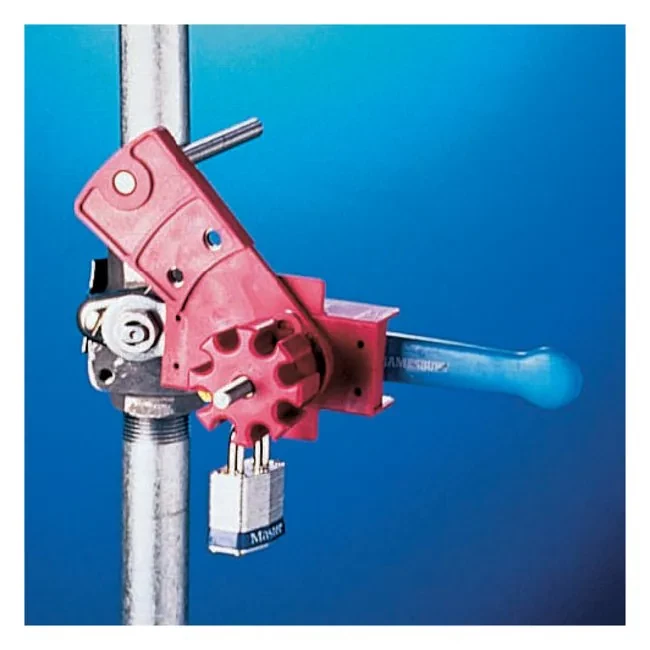

A Brady kis méretű univerzális golyós szelep zároló eszköz egy rugalmas, jól alkalmazható megoldás, amely célzottan arra lett tervezve, hogy megbízhatóan lezárja a negyedfordulatú szelepeket (ball valves) olyan pozícióban, ahol karbantartás, beavatkozás vagy vizsgálat történik. Az eszköz az ún. “quarter-turn” szelepek (kerek, négyszögletes, lapos fogantyúval, szabályos vagy szokatlan alakú karokkal) zárolására alkalmas, akár szigetelt csőhöz rögzített felszerelés esetén is.

Ez a zárolóeszköz azokon a helyeken ad extra biztonságot, ahol a szelep ismételt, véletlen vagy illetéktelen működtetése súlyos következményekkel járhat (folyadék kiömlés, berendezés sérülése, munkavédelmi kockázat). A Brady által gyártott lockout rendszerek részeként ez az eszköz segíti a Lockout/Tagout (LOTO) rendszer integritását és a munkavállalók védelmét.

Műszaki jellemzők

• Az eszköz alkalmas fogantyú vastagságokra akár 31 mm-ig, illetve 41 mm szélességig.

• A kialakítása olyan, hogy különféle formájú karokat is képes “befogni” — egyenes karokat, szögben elágazókat, lapos formákat is.

• Még szigetelt csövekre is felhelyezhető, mivel a kialakítása lehetővé teszi, hogy a szelep „fogantyúja” és a burkolata közötti térbe is beilleszthető legyen.

• Az eszköz anyaga nagy szilárdságú nylon és acél kombináció, mely könnyű, de tartós konstrukciót eredményez, és nagy mértékben ellenáll a vegyi behatásoknak is.

• A szerkezet lehetővé teszi, hogy ne csak a “bezárt” pozícióba zárja a szelepet, hanem – ahol ez szükséges – “on” vagy félállás (throttled) pozícióban is rögzíthető (például ha folyamatbiztonsági okból nem lehet teljesen lezárni).

• További kiegészítő kar (lockout arm) beszerzésével alkalmazható 3-, 4-, vagy 5-utas szelepek zárolására is.

• A kialakítás lehetővé teszi, hogy a fogantyú bármelyik oldalról is befedhető legyen — az eszköz “open-ended clamp” („nyitott kapocs”) felépítésű.

• Az eszköz segédablak kialakításokkal is rendelkezhet, hogy a szelep pozíciója vizuálisan is leellenőrizhető legyen anélkül, hogy a lezárás érintetlen lenne.

Előnyök és használati funkciók

1. Univerzális illeszkedés: Nem szükséges különféle méretű és típusú zárolóeszközöket tartani – ez egyetlen eszköz, amely sokféle golyós szelephez alkalmazható.

2. Biztonságos zárolás több pozícióban: Lehetséges lezárás “OFF”, “ON” vagy “throttled” (részlegesen nyitott) pozíciókban, attól függően, hogy a folyamat igényli-e.

3. Kislállítás, nagy védelem: Az anyagok könnyű kialakítása ellenére nagy mechanikai szilárdsággal bír, és ellenáll a vegyszereknek, korróziónak, kopásnak – ipari körülmények között is tartós marad.

4. Gyors szerelhetőség: A “clamp-on” kivitel lehetővé teszi, hogy a lezáró eszközt gyorsan és egyszerűen ráhelyezzük a szelep fogantyújára, minimális előkészületet igényelve.

5. További kar és bővíthetőség: A lehetőség, hogy más lockout karokkal kombináljuk, tovább növeli az alkalmazási spektrumot, különösen összetett szelepvezérlési konfigurációk esetén.

Alkalmazási területek

• Ipari berendezések és vezérlő rendszerek, ahol golyós szelepeket használnak folyadék vagy gáz vezérlésére

• Kémiai, petrolkémiai és olajipari üzemek, ahol a szelep véletlen aktiválása súlyos következményekkel járhat

• Vízkezelő üzemek, szennyvízrendszerek, ahol a szelepek működtetése kritikus lehet

• Élelmiszer- és gyógyszeripar, ahol higiéniai és biztonsági feltételek miatt szükséges a szelep pozíciójának szabályos zárolása

• Karbantartási, üzemeltetési és biztonsági osztályok, amelyek részt vesznek a Lockout/Tagout rendszerek telepítésében

Felhasználási javaslatok és karbantartás

• Mielőtt az eszközt felhelyeznénk, győződjünk meg róla, hogy a szelep teljesen “OFF” (lezárt) állapotban van, és nincs rá feszültség vagy nyomás.

• Illesszük rá a zároló eszközt a fogantyúra úgy, hogy a kar fixen rögzíthető legyen; ellenőrizzük, hogy nem mozdul el.

• Helyezzünk rá megfelelő lakatot, amely kampóátmérője nem haladja meg az eszköz által támogatott méretet.

• Rendszeres ellenőrzés: vizsgáljuk meg az eszköz minden használat előtt repedés, deformáció vagy kopás szempontjából.

• Tisztítsuk meg a zároló elemeket és mozgató alkatrészeket – kerüljük az olajos vagy szennyezett felületeket, amelyek gyengíthetik az illeszkedést.

• Kerüljük extrém hőmérsékleti környezeteket (pl. fagy, perzselő napsütés) ha nincs biztos adat arra, hogy az anyag még biztonságos-e.
