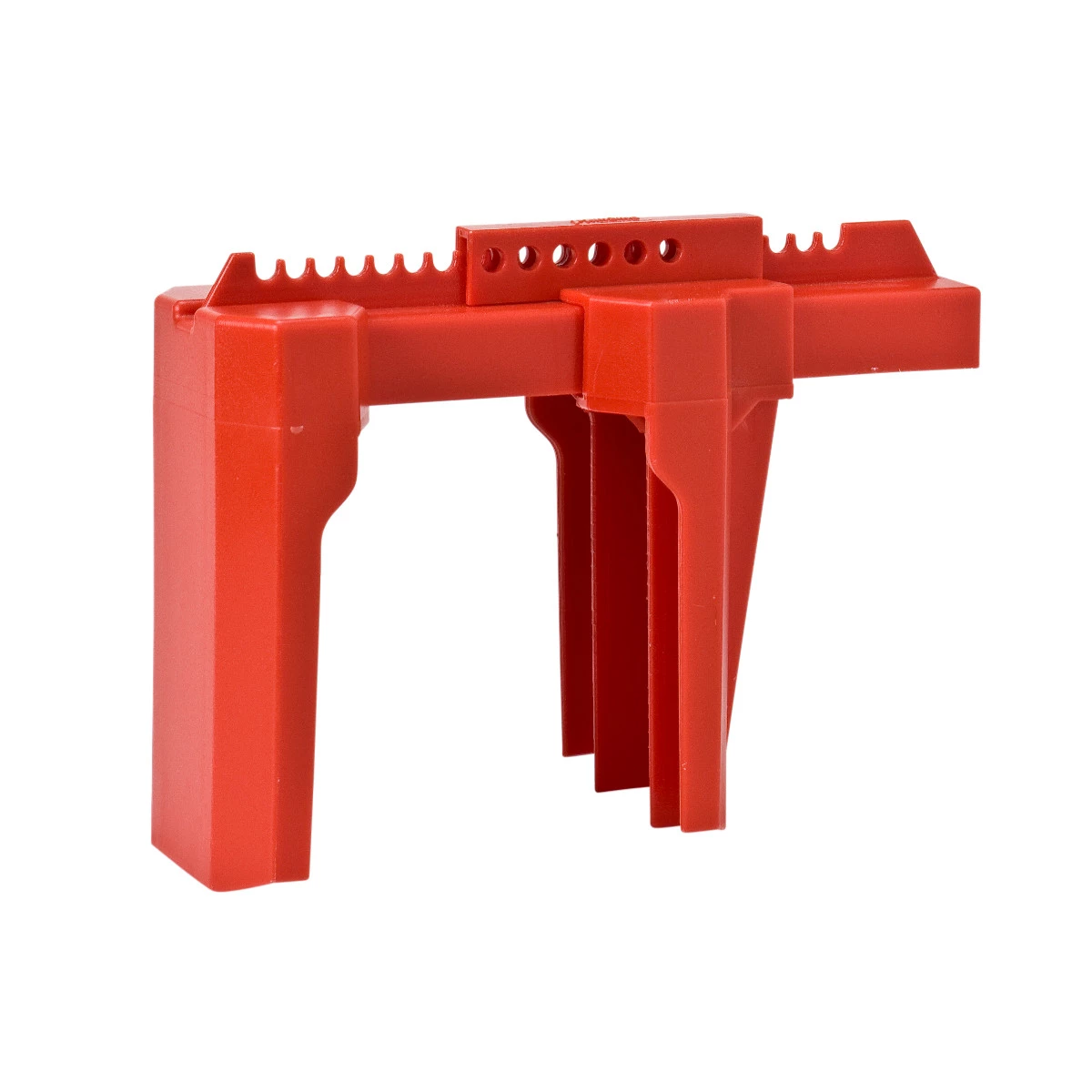

Brady™ Prinzing golyósszelep kizáró eszköz, piros, nagyméretű 800111

A Brady™ Prinzing golyósszelep kizáró eszköz 800111 egy robusztus és sokoldalú lezáróeszköz, amely golyós szelepek karját veszi körbe, hogy megakadályozza azok véletlen vagy illetéktelen működtetését. Kifejezetten arra tervezték, hogy fenntartsa a biztonságot és megfeleljen a lockout/tagout (LOTO) követelményeknek ipari környezetekben, miközben vizuálisan is ellenőrizhető marad a szelep állapota.

Fő jellemzők és előnyök

1. Teljes körbe fogás, stabil rögzítés
   Az 800111-es modell két félből áll, amelyek a szelep karját körbeölelik, és ezzel fizikai akadályt képeznek a kar mozgásának — így kizárják, hogy a szelep akaratlanul visszakapcsolódjon.

2. Tartós anyag és mechanikai ellenállás
   Az eszköz anyaga ultraerős polipropilén (polypropylene), amely vegyszerállósággal, korrózióval szembeni védelemmel, és mechanikai igénybevételnek való ellenállással rendelkezik.

3. Több lakat használata lehetséges
   Az 800111 modell 4 zárási ponttal rendelkezik, tehát akár 4 külön lakat is behelyezhető, hogy több felelős fél is lezárhassa ugyanazt a szelepet.

4. Széles méretkompatibilitás
   A lezáró alkalmas olyan cső- és szelepméretekhez, amelyek zárt pozícióban 50 mm-től 200 mm-ig terjednek. Emellett a borítás (befogó furatok) alkalmas 12,7 mm-től 31,75 mm-ig terjedő karátmérőkhöz is nyitott állapotban.

5. Lakatrúd (shackle) maximális átmérője
   A lakatrúd (zár pánt) maximális átmérője kb. 7,24 mm.

6. Hőmérsékleti tartomány és működési limites
   Az eszköz működési hőmérséklete –20 °C és +80 °C között van.

7. Megfelelőség szabványoknak
   A termék megfelel az OSHA 1910.147 szabványnak, amely az energiaforrások lezárására vonatkozik (lockout / tagout).

8. Vizuális állapotellenőrzés
   Mivel az eszköz körbeöleli a kar­részt, a szelep pozíciója (nyitott vagy zárt) vizuálisan is ellenőrizhető anélkül, hogy az eszközt el kellene távolítani.

Műszaki adatok

A termék neve: Brady™ Prinzing golyósszelep kizáró eszköz 800111. Az eszköz két félből áll, amelyeket össze lehet csukni a szelep karja körül, ezzel meggátolva annak mozgását. Az eszköz anyaga polipropilén (polypropylene), amely hosszú élettartamot biztosít még nehéz üzemeltetési környezetben is.

A záróeszköz zárt pozícióban 50–200 mm közötti csőátmérőket képes lezárni. Nyitott pozícióban a karátmérő befogási tartomány 12,70 mm-től 31,75 mm-ig terjed. A lakatrúd maximális átmérője kb. 7,24 mm. A termék 4 zárási ponttal rendelkezik, így akár négyszeres zárral is alkalmazható.

Működési hőmérsékleti tartománya –20 °C-tól +80 °C-ig terjed. A termék megfelel az OSHA 1910.147 szabványnak (energiaforrás-lezárási előírás).

A kivitel piros színű, jól látható biztonsági megjelenéssel. Az eszköz méretei: kb. 305 mm szélesség × 220 mm magasság × 118 mm mélység.

Alkalmazási helyek és előnyök a gyakorlatban

• Ipari rendszerek és csőhálózatok
  Olyan berendezéseknél, ahol golyós szelepek szabályozzák a folyadék vagy gáz áramlását, a 800111-es lockout segítségével biztosítható, hogy a szelep csak akkor legyen mozgatható, ha a lezáró eszközt eltávolították, ezáltal megelőzve baleseteket, véletlen aktiválást.

• Karbantartás és szerelés alatt álló rendszerek
  Az eszköz alkalmazása különösen fontos olyan körülmények között, amikor a rendszer részben nyitott vagy nyomás alatt áll — a lockout megakadályozza, hogy valaki visszakapcsoljon egy szelepet, amíg a munka be nem fejeződik.

• Többfelhasználós zárás biztonsága
  Mivel a termék 4 zárási ponttal rendelkezik, több illetékes fél is lefoglalhatja a szelepet saját lakattal, biztosítva, hogy senki más ne nyithassa ki, amíg mindenki fel nem oldotta a saját zárait.

• Vizualitás és ellenőrzés
  Az átlátszó kialakítás hiányában is a konstrukció lehetővé teszi, hogy a kezelő vizuálisan meggyőződhessen a szelep állapotáról – anélkül, hogy levétele szükséges lenne az eszközből.

• Tartósság és megbízhatóság
  A polipropilén anyag, a korrózióállóság és a stabil szerkezet együtt biztosítják, hogy az eszköz hosszú ideig megbízhatóan működjön még ipari környezetben is.

Használati utasítás

1. Ellenőrizze, hogy a golyós szelep karja OFF (zárt) állásban van.

2. Szétszedhető kialakítás révén nyissa szét az eszköz két felét, és helyezze a szelep karja köré úgy, hogy a két fél összeillessze a kar körül.

3. Zárja össze az eszköz két felét úgy, hogy szoros, stabil illeszkedést biztosítson, és ne maradjon mozgási lehetőség a kar számára.

4. Helyezzen be lakatokat (akár 4-et) a rendelkezésre álló zárási pontokba — ügyelve arra, hogy a lakatrúd átmérője ne haladja meg a 7,24 mm‑t.

5. Ellenőrizze kézzel, hogy a szelep karja ne legyen elfordítható — csak akkor lehessen mozgatni, ha minden lakat eltávolításra került.

6. A karbantartási vagy beavatkozási munka befejezése után távolítsa el a lakatokat, és bontsa szét az eszköz két felét, majd vegye le a lockout eszközt.
