Miniatűr megszakító kizáró – „tüske ki” szabványú (ABB-MS325), 149433

A Brady 149433 Miniatűr megszakító kizáró eszköz egy speciálisan az ABB MS325 sorozatú motorvédő megszakítókhoz (manual motor starters / miniature circuit breakers) kialakított zárolóeszköz. Célja, hogy megakadályozza a kapcsoló véletlen visszakapcsolását karbantartás, javítás vagy beavatkozás idején. A termék része a Brady Lockout/Tagout (LOTO) rendszerének, és segít fokozni a munkabiztonságot, minimalizálva az elektromos balesetek kockázatát.

Ez az eszköz egy darabos (1 pk) kiszerelésben érhető el, amely lehetővé teszi a gépek és vezérlőpanelek részleges zárolását anélkül, hogy a teljes rendszer leállítására lenne szükség.

Műszaki jellemzők

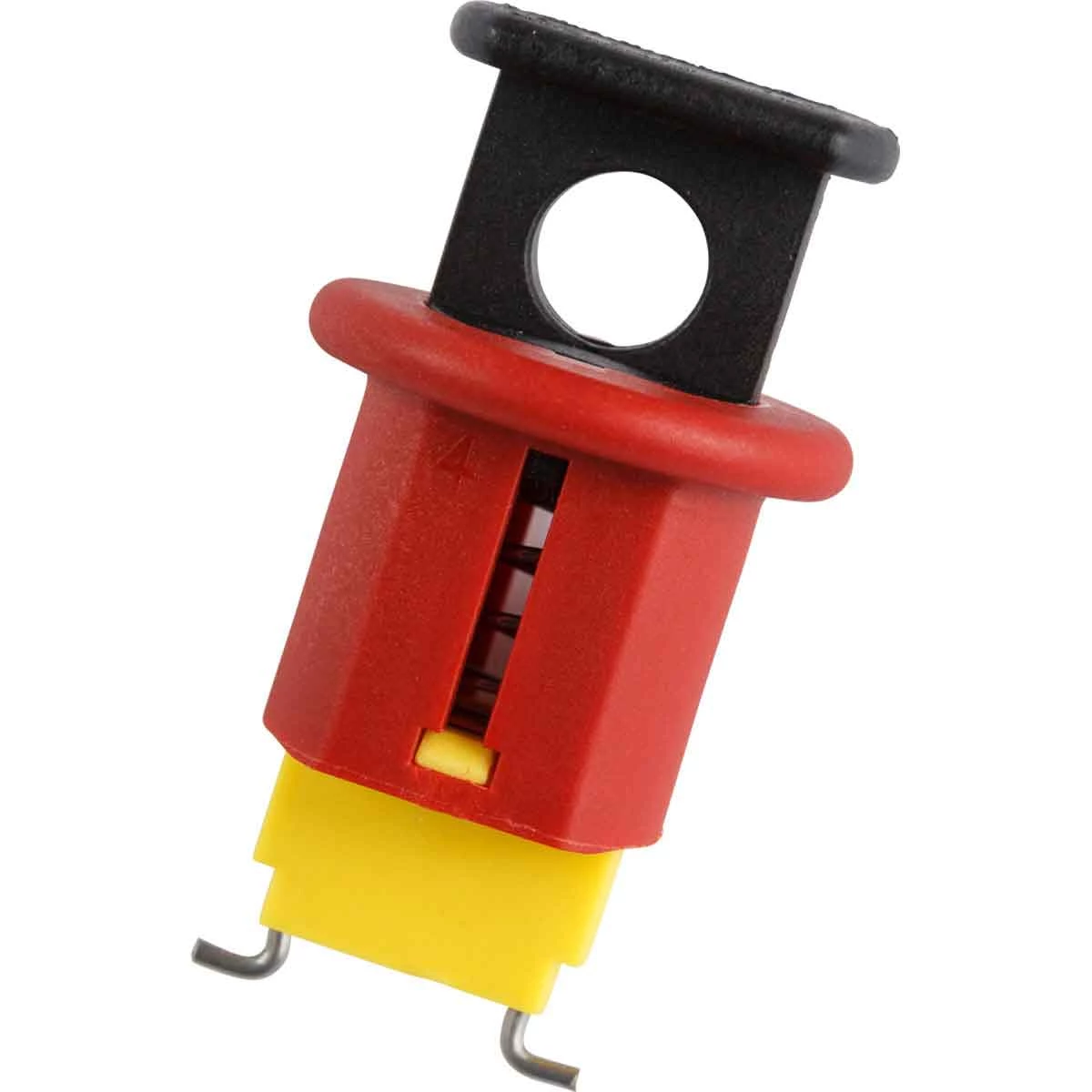

A Brady  149433 modell védelmi kizáró eszköz a ABB MS325 típusú megszakítókhoz.

Néhány főbb paraméter:

• A termék szélessége kb. 17,78 mm, magassága kb. 43,18 mm, átmérője (kör alakú rész) kb. 24,13 mm.

• A maximálisan alkalmazható lakatkampó (shackle) átmérője kb. 7,14 mm.

• Anyaga üvegszál-erősítésű nylon (glass-reinforced nylon), amely nem vezet elektromosságot.

• Hőmérsékleti üzemi tartomány: minimum –20 °C, maximum +120 °C.

• A színváltozatok között szerepel fekete, piros és sárga is a gyártói dokumentum szerint.

• Kialakítása "Pin Out Standard (POS)" típusú, vagyis a zároló “kilógó pin” szerkezetet alkalmaz a kapcsoló rögzítéséhez.

• A zárolóeszköz egyszerű, egyszemélyes felhelyezéssel telepíthető és alkalmas teljes zárolásra egy normál méretű lakattal együtt.

Előnyök és különleges jellemzők

1. Kifejezetten az ABB MS325 sorozathoz tervezve
A 149433 lockout kifejezetten az MS325 típusú megszakítókhoz készült, így illeszkedése pontos és megbízható.

2. Egyszerű telepítés
Az eszköz könnyen rögzíthető egy kézzel, így a karbantartó gyorsan zárolhatja a megszakítót anélkül, hogy extra eszközökre lenne szükség.

3. Széles tip‐kialakítás a megnövelt biztonságért
A lockout extra széles “tip” részt alkalmaz, amely hatékonyan gátolja a kapcsoló kilépését az „ON” pozícióba.
Ez kiegészíti a lakatos zárolást, biztosítva, hogy a kapcsolat fizikailag ne mozduljon el.

4. Szigetelő, nem elektromos vezető anyag
Az üvegszálas nylon konstrukció biztosítja, hogy a zároló eszköz nem vezeti az elektromosságot, így biztonságosabb a használata elektromos környezetben.

5. Kompakt méret
Az eszköz kisméretű kialakítása lehetővé teszi, hogy korlátozott helyeken is alkalmazható legyen, anélkül, hogy túlzott helyet foglalna el.

6. Egy lakattal történő zárolás
Egy biztonsági lakat (maximum 7,14 mm kampóátmérő) elég a teljes zároláshoz, így nem szükséges több lakat használata.

Alkalmazási területek és felhasználás

• Karbantartás és szervizelés: Amikor a MS325 megszakítót ki kell kapcsolni karbantartás idejére, a lockout megakadályozza, hogy valaki véletlenül visszakapcsolja.

• Villamos panelek és vezérlődobozok: A megszakítók védelme a vezérlőpanel gombjai között.

• Ipari gépek és automatizálás: Olyan gépek esetén, ahol a motorvédők vagy megszakítók MS325 típusúak.

• Biztonsági rendszerek: A LOTO (Lockout/Tagout) eljárások részeként, hogy megfeleljünk OSHA, IEC vagy nemzeti munkavédelmi előírásoknak.

• Gyártási üzemek: Gépüzemeknél, ahol gyors hozzáférés és biztonságos zárolás szükséges.

Használati útmutató és javaslatok

1. Kapcsolópont szüneteltetése: Kapcsolja ki az MS325 megszakítót, hogy a rendszer feszültségmentes állapotban legyen.

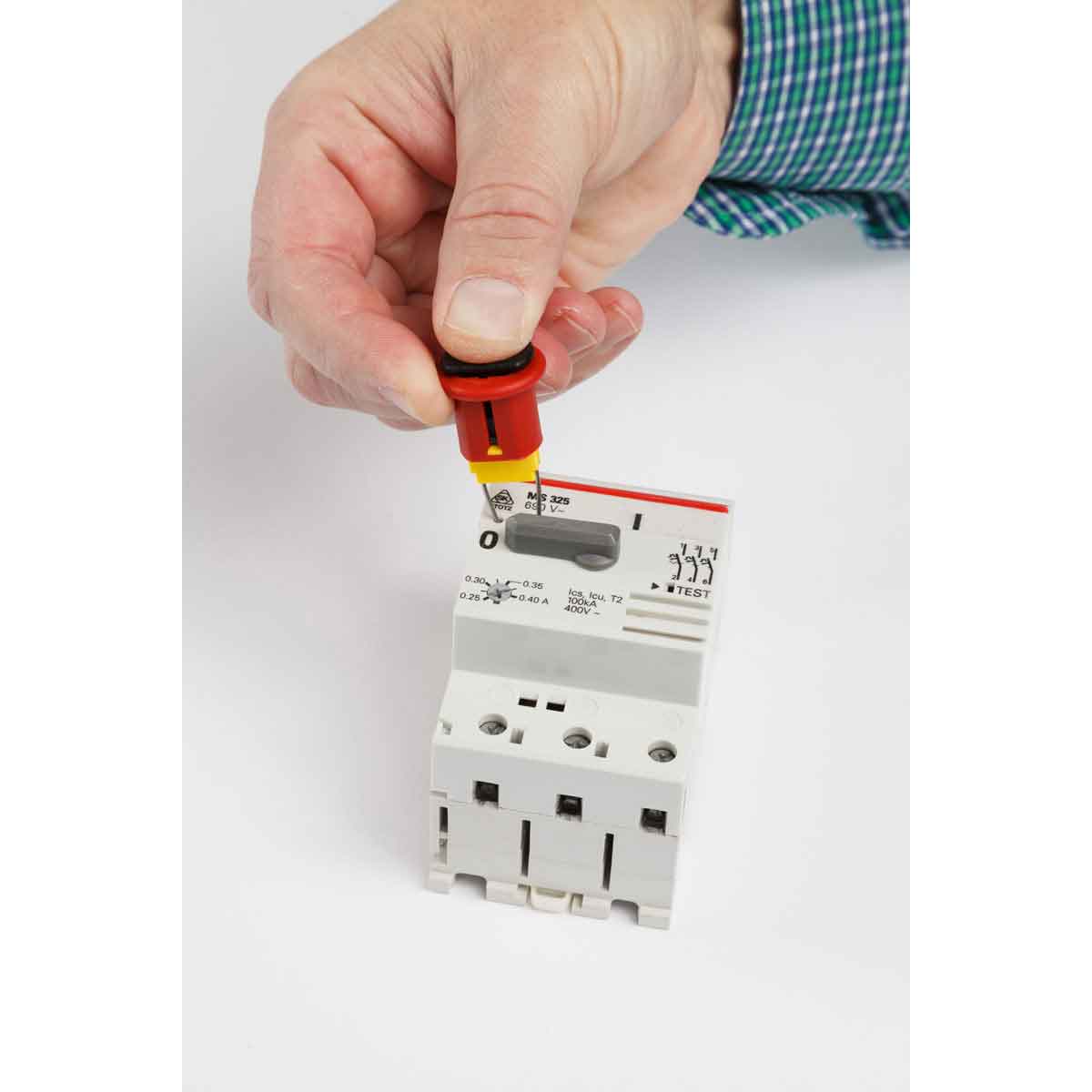

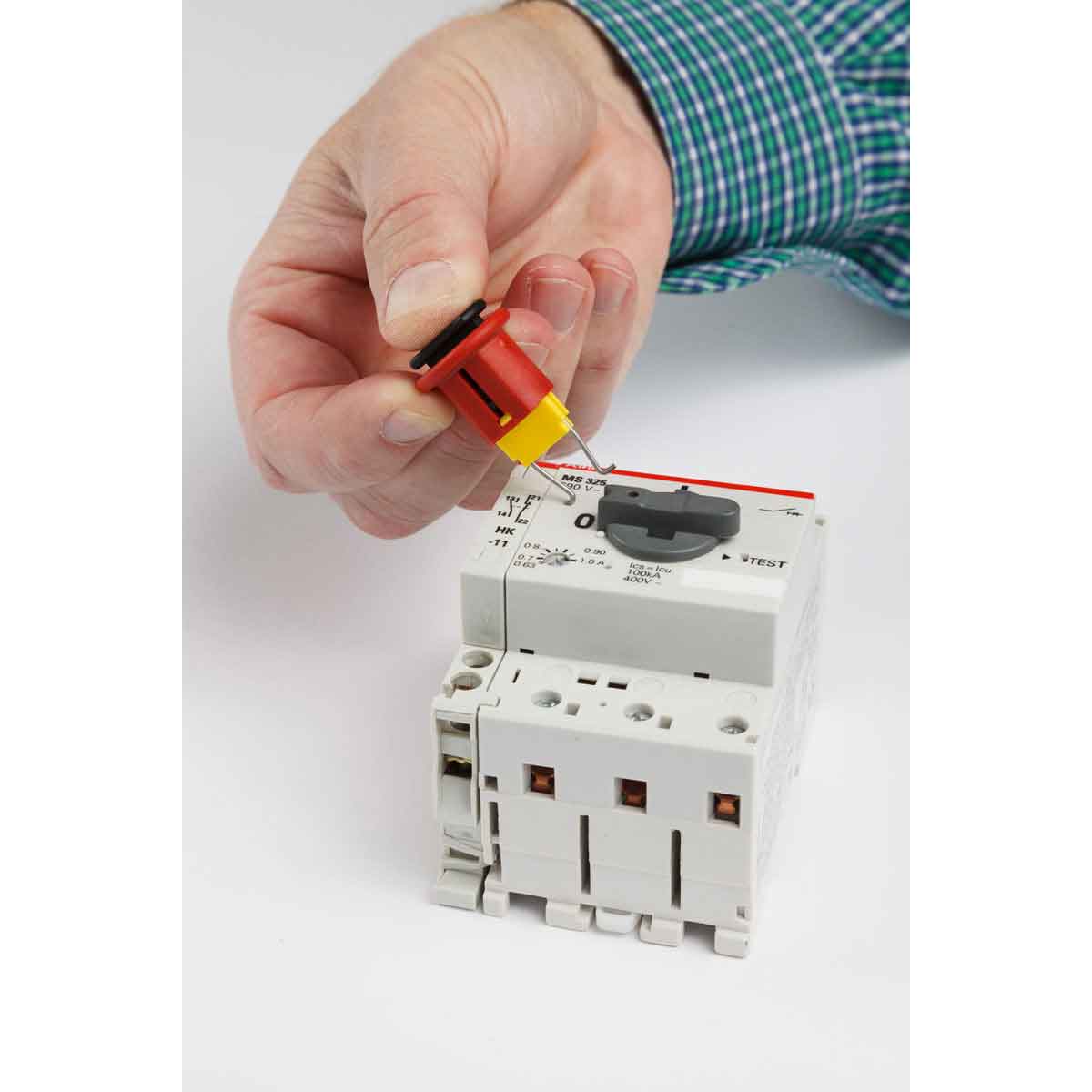

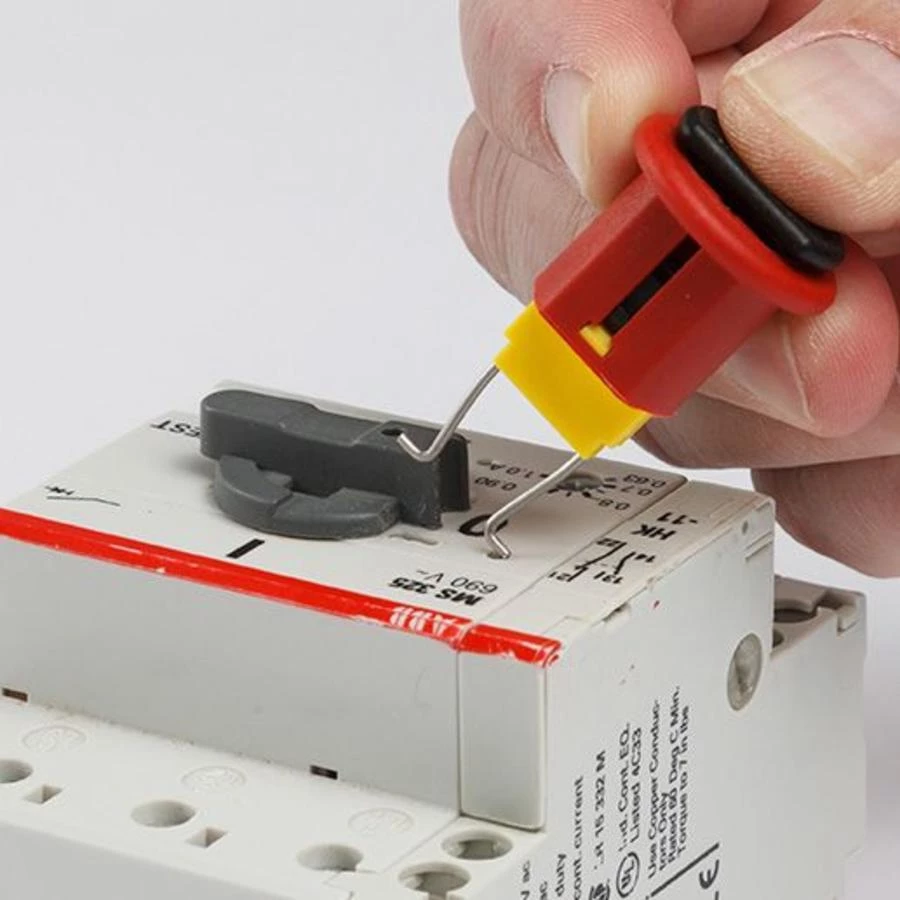

2. Lockout felhelyezése: Helyezze rá a Brady 149433 lockout eszközt a kapcsolóra úgy, hogy a “tip” rész lefedje a mozgó részt.

3. Rögzítés: Csúsztassa be vagy rögzítse az eszközt, biztosítva, hogy a kapcsoló ne tudjon elmozdulni.

4. Lakatos zárolás: Helyezzen be egy biztonsági lakatot az előírt kampóméret szerint, és zárja le.

5. Jelölés / címke: Csatolja a megfelelő “Lockout/Tagout” jelölést vagy címet, amely tartalmazza a dolgozó nevét, dátumot és a zárolás okát.

6. Ellenőrzés: Mielőtt munkát végezne, győződjön meg róla, hogy a kapcsoló valóban nem mozdítható el és hogy a zárolás stabil.

7. Zárolás eltávolítása: Miután a munka befejeződött, és a visszakapcsolás biztonságos, távolítsa el a lakatot és vegye le a lockout eszközt.

Összegzés

A Brady Miniatűr megszakító kizáró eszköz – ABB MS325 (149433) egy specializált, magas minőségű, kompakt és megbízható zárolóeszköz, amelyet külön az MS325 megszakítókhoz terveztek. Üvegszál-erősítésű nylonból készül, tartós, elektromosan nem vezető, és egyszerű, egykezes telepítést tesz lehetővé. Extra széles tip kialakítása megakadályozza a kapcsoló véletlen visszakapcsolását, míg a lakatos zárolás biztosítja a fizikai lezárást. Ideális eszköz minden olyan ipari környezetben, ahol MS325 típusú kapcsolók használatosak és a munkavédelem elsőrangú feladat.
